Elektronik, elektrik enerjisini kullanarak bilgi üreten, bu bilgiyi değiştiren, ileten veya depolayan sistemleri tanımlar. Elektronik devreler, bilgiyi işleme biçimlerine göre iki ana kategoriye ayrılır: analog ve dijital devreler. Analog devreler, elektrik sinyallerini sürekli değişen bir biçimde kullanarak bilgi iletimini sağlarken, dijital devreler bilgiyletimi için sayılar veya semboller kullanır. Elektroniğin temel bileşenlerinden bazıları ise diyot, transistör, LED, fotodiyot ve fotodirenç gibi elemanlardır. Bu elemanlar, elektronik sistemlerin çalışmasını sağlayan ve temel işlevleri yerine getiren önemli bileşenlerdir.
Elektronik Devreler
Elektronik devreler, temel olarak analog ve dijital olmak üzere iki ana gruba ayrılır. Bu devreler, elektrik enerjisini kullanarak bilgiyi işler, değiştirir ve iletir.
1. Analog Elektronik Devreler
Analog devreler, elektrik sinyallerinin sürekli bir değişim gösterdiği devrelerdir. Yani bu tür devrelerde sinyal, belirli bir zaman diliminde sürekli bir değişim gösterir ve genellikle voltaj veya akım gibi fiziksel büyüklükler ile temsil edilir. Analog sinyaller, dalga formu olarak görülebilir ve bu sinyallerin genliği, frekansı veya fazı gibi parametreler zamanla değişebilir. Bu tür devreler, ses sistemlerinden radyo alıcılarına kadar birçok farklı alanda kullanılır.
Bir örnek vermek gerekirse, bir mikrofon aracılığıyla ses dalgaları elektriksel sinyallere dönüştürülür ve bu sinyaller analog devreler aracılığıyla işlenir. Analog sinyallerin avantajı, sürekli ve kesintisiz bir veri iletimi sağlamasıdır. Ancak, analog devrelerin en büyük zorluğu, sinyaldeki bozulmalar ve gürültülerin, bilgi aktarımını olumsuz yönde etkileyebilmesidir.
2. Dijital Elektronik Devreler
Dijital devreler, bilgiyi sayılar veya semboller (dijitler) ile temsil eder. Dijital devrelerde, sinyaller genellikle 1 ve 0 (iki durum) olarak ifade edilir. Bu devreler, elektronik hesap makineleri, bilgisayarlar, dijital kameralar ve dijital ses sistemlerinde yaygın olarak kullanılır. Dijital sinyaller, belirli bir zaman diliminde sabit değerlerde kalır ve sadece iki durumu gösterir: yüksek (1) ve düşük (0) voltaj. Bu durumlar, verinin işlenmesi, depolanması veya iletilmesi gibi işlemler için kullanılır.
Dijital devreler, analog devrelere göre daha az gürültüye duyarlıdır ve yüksek doğrulukla veri iletebilirler. Bununla birlikte, analog sinyallere göre daha sınırlı bilgi taşıma kapasitesine sahiptirler, çünkü sinyalin durumu sadece iki değerle sınırlıdır.
Elektroniğin Temel Elemanları
Elektronik devrelerin temel işlevleri yerine getirmesini sağlayan çeşitli elemanlar bulunur. Bunlar, diyotlar, transistörler, LED’ler, fotodiyotlar ve fotodirençler gibi elemanlardır. Her bir eleman, farklı özelliklere sahip olup, belirli işlevleri yerine getirmek için kullanılır. Şimdi, bu elemanların her birini daha ayrıntılı inceleyelim.
1. Diyot
Diyot, elektrik akımının yalnızca bir yönde geçmesine izin veren bir devre elemanıdır. Diyotlar, genellikle yarı iletken malzemelerden yapılır; bunlar arasında en yaygın olanı silikondur. Diyotlar, devredeki akımı belirli bir yönde geçirerek, istenmeyen ters akımları engeller. Diyotlar, farklı uygulamalarda kullanılır; örneğin, doğrultucu devrelerde, alternatif akımı (AC) doğru akıma (DC) dönüştürmek için kullanılır.
Diyotlar genellikle, bir polariteye sahip olup, yalnızca doğru yöndeki akımı iletirler. Seri bağlantıda, diyotlar direnç gibi diğer devre elemanlarıyla bir araya gelir ve birlikte çalışarak belirli bir işlevi yerine getirirler.
Diyotlar, özellikle doğrultma, koruma ve filtrolama işlemleri için kullanılır. Örneğin, bir doğrultucu devrede, alternatif akımı doğrultarak sabit bir voltaj kaynağı elde edebiliriz.
2. Transistör

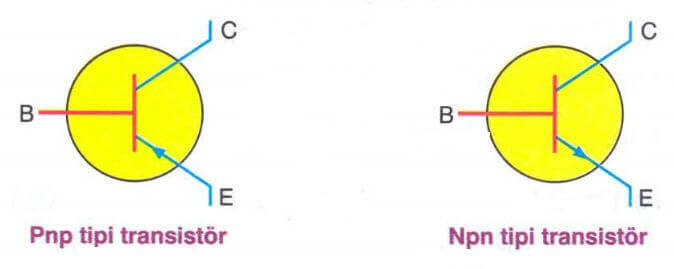

Transistör, üç kutuplu ve yarı iletken malzemeden yapılmış bir elemandır. Bu eleman, devrede anahtar görevi görmek ya da voltajı yükseltmek amacıyla kullanılır. Transistörler, genellikle npn ve pnp olmak üzere iki farklı türde üretilir. NPN tipi transistörler, negatif yük taşıyan elektronları kullanırken, PNP tipi transistörler pozitif yük taşıyan delikleri kullanır.
Transistörlerin çalışma prensibi, belirli bir akım veya voltajın uygulandığında, daha büyük bir akımın geçmesine izin vermesidir. Bu özellik, transistörleri anahtar olarak kullanmak için idealdir. Transistörler, bilgisayarlar, televizyonlar, ses sistemleri ve daha birçok elektronik cihazda yaygın olarak kullanılır.
3. LED (Işık Yayan Diyot)

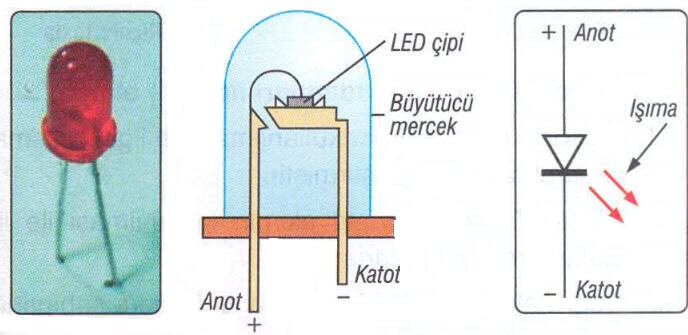

LED (Light Emitting Diode), elektrik akımı geçtiğinde ışık yaymaya başlayan bir diyot türüdür. LED’ler, enerji verimliliği yüksek ve dayanıklı olmaları nedeniyle günümüzde pek çok uygulamada kullanılmaktadır. LED’in ışık rengi, üzerinden geçen gerilime bağlı olarak değişir. Bu nedenle, LED’in gerilimi genellikle 1,6 V ile 2,8 V arasında değişir. LED’ler, özellikle dijital ekranlar, yön göstergeleri, aviyonik sistemler ve enerji tasarrufu sağlayan aydınlatma çözümleri gibi birçok alanda yaygın olarak kullanılır.
LED’lerin ışık yayma özellikleri, kullanılan yarı iletken malzemeye bağlı olarak değişir. Örneğin, galyum-arsenik-fosfor karışımından yapılan bir LED, belirli bir dalga boyunda ışık yayabilir ve bu ışık, belirli renkleri temsil edebilir.
4. Fotodiyot

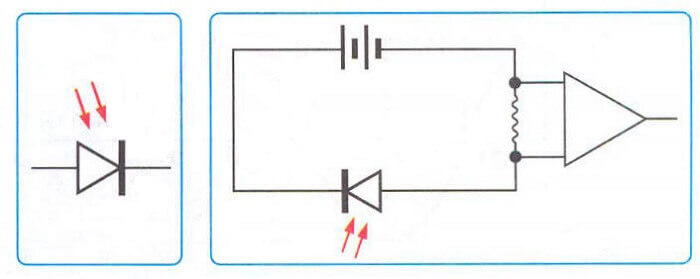

Fotodiyot, üzerine ışık düştüğünde ışık enerjisini elektrik enerjisine dönüştüren bir diyot türüdür. Fotodiyotlar, ışığın şiddetine bağlı olarak bir elektrik akımı üretirler. Bu akım, ışığın şiddeti arttıkça artar. Fotodiyotlar, genellikle fiber optik iletişim sistemlerinde, ışık sinyallerini elektrik sinyallerine dönüştürmek için kullanılır.
Fotodiyotların hızlı tepki verme süresi, onları optik iletişimde kullanmak için ideal hale getirir. Fotodiyotlar, ışığın geçtiği belirli bir noktada elektrik akımı üretir, bu sayede bilgilerin iletimini sağlar.
5. Fotodirenç (LDR)
Fotodirenç, üzerine düşen ışığın şiddetine göre direncini değiştiren bir devre elemanıdır. LDR (Light Dependent Resistor) olarak da bilinen fotodirençler, ışık şiddeti arttıkça dirençleri azalır ve ışık şiddeti azaldıkça dirençleri artar. Fotodirençler, özellikle ışık algılama uygulamalarında kullanılır. Örneğin, otomatik aydınlatma sistemlerinde, ortam ışığına göre açılıp kapanabilen lambalar, fotodirençler ile kontrol edilir.
Fotodirençler, düşük maliyetli ve basit devre elemanları olmaları nedeniyle geniş bir kullanım alanına sahiptir. Bu elemanlar, ışık seviyelerinin ölçülmesi veya ışıkla ilişkili durumların izlenmesi gereken birçok uygulamada kullanılır.
Elektronik Devrelerin Uygulama Alanları
Elektronikte kullanılan her bir devre elemanının belirli bir işlevi vardır ve bu elemanlar, günlük yaşamda çok çeşitli cihazlarda kullanılmaktadır. Diyotlar, transistörler, LED’ler, fotodiyotlar ve fotodirençler, modern elektronik cihazların temel yapı taşlarıdır. Bu elemanlar, televizyonlardan bilgisayarlara, telefonlardan otomatik kontrol sistemlerine kadar çok geniş bir yelpazede işlev görür.
1. Ses ve Görüntü Sistemlerinde Elektronik
Analog ve dijital devreler, ses ve görüntü sistemlerinde sıklıkla kullanılır. Örneğin, amplifikatörler, analog sinyalleri kullanarak ses şiddetini artırırken, dijital medya oynatıcıları dijital sinyalleri kullanarak videoları ve ses dosyalarını işler.
2. Bilgisayar ve İletişim Sistemleri
Bilgisayarlar ve iletişim sistemleri, dijital elektronik devrelerin bir örneğidir. Bu sistemlerde, transistörler ve LED’ler gibi bileşenler bilgi işlemeyi ve veri iletimi işlemlerini sağlar. Özellikle fiber optik iletişimde kullanılan fotodiyotlar ve fotodirençler, hızlı veri iletimi ve sinyal dönüşümü için gereklidir.
3. Medikal Cihazlar
Elektronik, medikal cihazlarda da önemli bir rol oynamaktadır. LED’ler ve fotodiyotlar, biyomedikal sensörlerde ve medikal görüntüleme sistemlerinde kullanılır. Örneğin, pulse oksimetreler, ışık geçişiyle kan oksijen seviyelerini ölçen cihazlardır ve bunlar fotodiyotlar kullanarak çalışır.
Sonuç
Elektronik, hayatımızın her alanında önemli bir yer tutan ve çeşitli işlevleri yerine getiren bir bilim dalıdır. Analog ve dijital elektronik devreler, farklı işlevler ve gereksinimlere göre seçilen devrelerdir. Elektronikte kullanılan temel bileşenler, diyotlar, transistörler, LED’ler, fotodiyotlar ve fotodirençler gibi elemanlar, bu devrelerin işlerliğini sağlar. Bu bileşenlerin doğru bir şekilde kullanılması, modern elektronik cihazların doğru ve verimli bir şekilde çalışmasını mümkün kılar.
