Transistör Nedir? Ne İşe Yarar? Özellikleri, Çeşitleri Hakkında Bilgi

0

Elektronik devrelerin vazgeçilmezi tüm entegrelerin temel elemanı olan transistör ile ilgili bilgiler. Transistör çeşitlerinin isimleri ve şematik olarak gösterimleri. Transistör nedir?

Transistörün Genel Sembolü

Transistörün Genel Sembolü

Transistör, elektrik akımını kontrol etmek için kullanılan üç-terminal bir yarı iletken cihazdır. Genellikle amplifikasyon, anahtarlamalı devreler, osilatörler ve diğer elektronik cihazlar için kullanılır. Transistörler, yarı iletken malzemelerin (genellikle silikon veya germanyum) özelliklerini kullanarak çalışırlar. İki farklı türü vardır: bipolar transistörler (NPN veya PNP) ve alan etkili transistörler (FET).

Bipolar transistörler, baz, kolektör ve emiter olmak üzere üç bağlantıya sahiptir. Akım, baz bağlantısına uygulandığında, transistörün emiter-kolektör arasındaki akımı kontrol etmesine izin verir. Alan etkili transistörlerde (FET), üç bağlantı yerine, kaynak, kapı ve yük bağlantıları vardır. Bu transistörler, bir yük akımını kontrol etmek için bir alan etkisi kullanır.

Transistörler, elektronik devrelerin işlevselliğini artırmak için önemli bir rol oynarlar ve çeşitli uygulamalarda kullanılırlar.

Transistörler Ne Zaman Keşfedildi?

Transistör, 20. yüzyılın en önemli icatlarından biridir ve 1947 yılında Bell Laboratories’indeki bilim adamları William Shockley, John Bardeen ve Walter Brattain tarafından keşfedilmiştir.

Transistör, önceki yarı iletken teknolojilerinin yerini alarak, daha hızlı, daha küçük ve daha güçlü elektronik cihazların geliştirilmesine olanak sağladı. Bu nedenle, transistörün keşfi, modern elektronik devrelerin geliştirilmesinde bir dönüm noktası olarak kabul edilir.

William Shockley, John Bardeen ve Walter Brattain, transistörün icadı için 1956 Nobel Fizik Ödülü’nü kazandılar.

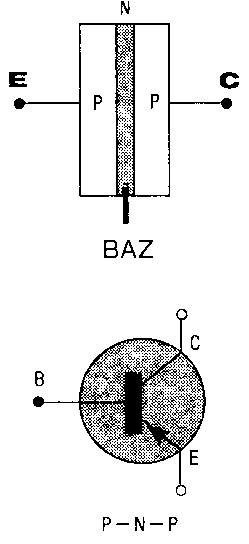

PNP Transistör Şeması

PNP Transistör Şeması

Transistör Ne İşe Yarar?

Transistör, elektronik cihazlarda elektrik akımını kontrol etmek ve yükseltmek için kullanılan bir yarı iletken bileşendir. Transistörler, elektrik sinyallerini amplifikasyon yaparak veya anahtarlamalı devrelerde kullanarak işlev görürler.

Bir transistörün ana işlevleri şunlardır:

  1. Amplifikasyon: Transistörler, elektrik sinyallerini yükselterek amplifikasyon yapabilirler. Böylece zayıf bir giriş sinyali, daha güçlü bir çıkış sinyaline dönüştürülebilir.
  2. Anahtarlamalı Devreler: Transistörler, bir devrenin açık veya kapalı olmasını kontrol edebilirler. Bu özellik, bir transistörün bir yükün gücünü açıp kapatabileceği anlamına gelir. Bu özellik, dijital elektronik devrelerin temelinde yatar.
  3. Osilatörler: Transistörler, elektrik sinyallerinin frekansını ve dalga şeklini kontrol etmek için osilatör devrelerinde kullanılabilirler. Bu, radyo yayınlarında ve diğer kablosuz iletişim sistemlerinde yaygın olarak kullanılır.

Transistörler, modern elektronik cihazların temel bileşenlerinden biridir ve çeşitli uygulamalarda kullanılırlar, örneğin radyo, televizyon, bilgisayarlar, cep telefonları, güç kaynakları ve diğer cihazlar gibi.

NPN Transistör Şeması

NPN Transistör Şeması

Transistör Çeşitleri Nelerdir?

Transistörler, yapılarına ve işlevlerine göre farklı çeşitlere ayrılır. Bazı yaygın transistör çeşitleri şunlardır:

  1. Bipolar Junction Transistor (BJT): Bu transistör, iki pn bağlantısı arasındaki elektronik kontrolü kullanır. NPN veya PNP şeklinde iki farklı türü vardır. NPN, negatif yük taşıyıcıları (elektronlar) kullanırken, PNP pozitif yük taşıyıcıları (delikler) kullanır.
  2. Field Effect Transistor (FET): Bu transistör, bir kanal üzerindeki bir alan etkisi yoluyla akımı kontrol eder. Metal-oxide-semiconductor (MOSFET), junction field-effect transistor (JFET) ve insulated-gate bipolar transistor (IGBT) gibi birkaç farklı türü vardır.
  3. Darlington Transistor: Bu transistör, iki bipolar transistörün birleştirilmesiyle oluşur. Bu yapı, yüksek akım kazancı ve daha hassas kontrol sağlar.
  4. Schottky Transistor: Bu transistör, bir Schottky diyodu ve bir bipolar transistörün birleştirilmesiyle oluşur. Bu yapı, daha yüksek hız ve daha düşük voltaj düşüşü sağlar.
  5. Junctionless Transistor: Bu transistör, bir gate elektrodu yerine bir pn bağlantısı kullanan bir FET türüdür. Bu yapı, daha düşük güç tüketimi ve daha düşük üretim maliyeti sağlar.

Bu sadece yaygın transistör türlerinden birkaçıdır. Transistör teknolojisi sürekli olarak gelişmektedir ve yeni transistör türleri ve yapıları geliştirilmektedir.

transistor

Transistörler Nerelerde Kullanılır?

Transistörler, modern elektronik cihazların temel bileşenlerinden biridir ve çeşitli uygulamalarda kullanılırlar. Bazı yaygın kullanım alanları şunlardır:

  1. Bilgisayarlar: Bilgisayarlar, transistörlerin devre kartlarındaki işlemcilerde, belleklerde ve diğer bileşenlerde kullanıldığı karmaşık cihazlardır.
  2. Radyo ve Televizyon: Transistörler, radyo ve televizyon cihazlarının devrelerinde kullanılır. Radyo alıcılarındaki amplifikatörler, osilatörler ve frekans kararlılığı sağlamak için birçok transistör kullanılır.
  3. Cep Telefonları: Cep telefonları, transistörlerin dijital işlemcilerde, antenlerde ve amplifikatörlerde kullanıldığı cihazlardır.
  4. Güç Kaynakları: Transistörler, güç kaynaklarında kullanılarak elektrik akımının voltaj ve akımını kontrol ederler.
  5. Aydınlatma: LED ışıkları gibi yarı iletken aydınlatma teknolojileri, transistörlerin kullanımı ile mümkün hale gelir.
  6. Otomotiv: Transistörler, otomotiv sistemlerinde sürücü yardım sistemlerinde, motor kontrollerinde ve diğer cihazlarda kullanılır.
  7. Solar Enerji: Güneş panellerinde kullanılan transistörler, güneş enerjisiyi elektrik enerjisine dönüştürür.

Transistörlerin kullanım alanları oldukça geniştir ve sürekli olarak yaygınlaşmaktadır. Özellikle IoT cihazları, akıllı evler, otonom araçlar gibi alanlarda transistörlerin kullanımı daha da yaygınlaşmaktadır.
